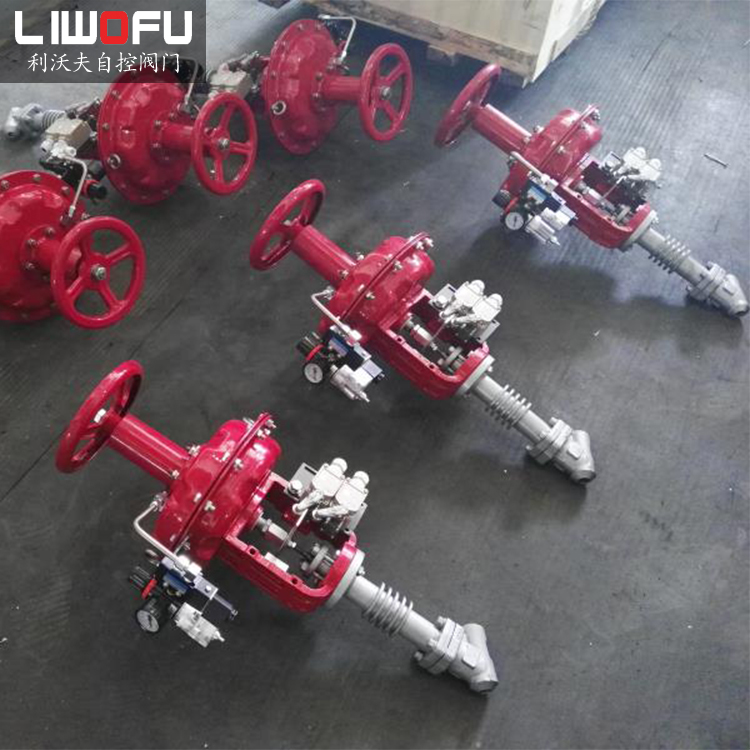

您当前的位置:首页 / 产品展示 / 91香蕉APP污下载 / ZMQSY气动Y形疏水阀
所属分类： 91香蕉APP污下载

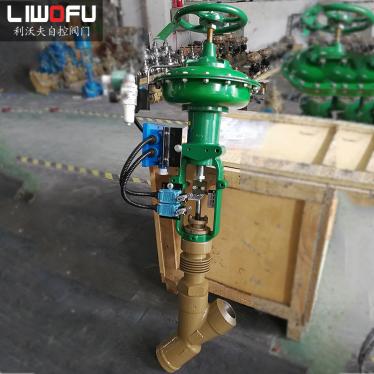

ZMQSY气动Y形疏水阀是针对火力发电厂设备排水而专门开发制造的新一代蒸汽疏水阀。气动Y形疏水阀由阀盖和填料函组成，便于快速拆卸和现场维护。
产品详情
ZMQSY气动Y形疏水阀是针对火力发电厂设备排水而专门开发制造的新一代蒸汽疏水阀。本产品接近线性流设计，减少流阻，二次节流原理和冲刷。并延长寿命。阀芯和阀座采用硬质合金制成，内泄漏为VI级以下。可拆式腔体密封设计，防止外漏，维护方便。也可用于易燃易爆的场合。设备的信号关闭或打开阀门以满足控制参数对控制系统或调谐的使用要求。因此被广泛应用于火力发电厂等行业的远程控制。
ZMQSY气动Y形疏水阀结构特点：
ZMQSY气动Y形疏水阀由阀盖和填料函组成，便于快速拆卸和现场维护。倾斜阀杆的结构和Du特的流道形状设计使介质更接近直线。该阀门有自己的Cv值，因此压降比其他类型的阀门低。阀体采用特殊加工的硬质合金密封面（整个密封面硬化），使结构更加紧凑。锥形密封面设计，轴向力小，密封可靠，寿命长。
ZMQSY气动Y形疏水阀采用阀体空腔导向的阀门裂纹。有两个导向环。阀门裂纹的顶部和底部同时被引导，整个过程中阀体的腔体。这消除了各种不当力，例如堵塞、表面划痕、阀杆弯曲和阀盘振动。阀瓣底部的导向环可以让90?流体几乎笔直通过，很好消除侧面碰撞带来的所有不利影响。这些特点使该阀门非常适用于发电厂蒸汽的快速“排水”和“排水”系统。
ZMQSY气动Y形疏水阀零件材料
零件名称 | 材料 | ||
阀体 | 25+Slite21 | 12Cr1MoV+Slite21 | 0Cr17Ni12Mo2+Slite21 |
阀瓣 | 25+Slite21 | 12Cr1MoV+Slite21 | Slite21 |
阀杆 | 1Cr13 | 25Cr2Mo1V | 0Cr17Ni4Cu4Nb |
填料箱 | 25 | 12Cr1MoV | 0Cr17Ni12Mo2 |
压板 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
填料 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 | 夹不锈钢丝编织柔性石墨 |
填料垫 | 1Cr13 | 1Cr13 | 0Cr17Ni12Mo2 |
密封垫 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 | 夹316丝高目柔性石墨 |
ZMQSY气动Y形疏水阀尺寸及重量
公称通径 | 300、600、900、 1690LB（相当于P55 100） | 2680LB（相当于P55 170） | ||||||||||
L | L1 | D | W | H | G(kg) | L | L1 | D | W | H | G(kg) | |
1/2〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
3/4〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
1〃 | 152 | 102 | 58 | 216 | 442 | 27.8 | 152 | 102 | 58 | 216 | 386 | 27.8 |
1-1/4〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
1-1/2〃 | 170 | 122 | 81 | 363 | 554 | 46.8 | 170 | 122 | 81 | 216 | 469 | 46.8 |
2〃 | 208 | 155 | 92 | 363 | 600 | 85 | 272 | 180 | 102 | 363 | 622 | 85 |
2-1/2〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
3〃 | 272 | 180 | 102 | 406 | 648 | 85 | 325 | 224 | 122 | 406 | 658 | 85 |
4〃 | 325 | 224 | 122 | 406 | 658 | 102 | 325 | 224 | 122 | 406 | 658 | 112 |
